  智能家居系统

铂金承诺 【环保不达标,全额退款】


    智能家居系统一共九大子系统(家居控制包括:家电控制、灯光控制、窗帘控制;小区的话还有小区信息服务系统),各个子系统是比较独立又相互联系的系统。各个子系统间通过数据主机(相当于一台PC机)联系起来,通过数据主机作处理或中转后与别的系统通信。在系统中央是我们一款主要的终端控制器:智能中控器(相当于PC的触摸式显示器),他发出的指令就会由数据主机处理。

★安防报警系统通过报警主机把数据经RS485线传到数据主机;

★监控系统通过视频服务器把视频数据连到局域网,从而上传到数据主机。

★可视对讲系统的音频通过无线对讲切换器传到数据主机,其视频通过视频线经红外切换矩阵、视频服务器连到局域网从而上传到数据主机,其音频和视频在数据主机里同步;另一支视频线接入智能中控器中。

★家居控制系统通过射频发射器经RS485线与数据主机相连;所有的家居家电控制器都是接收无线射频的触摸式开关,指令信号均有数据主机发出;也可以用万能遥控器直接控制而不经过数据主机的指令发送。

★背景音乐系统与数据主机的通信是通过射频发射器发射射频信号,红外收发器接收射频信号并转换为红外信号,红外信号发送到音乐主机的液晶控制面板从而控制音乐主机。

★家居通讯系统通过网线与数据主机相连;主要的控制器是PDA(掌上电脑)、智能手机。

这样各个系统就通过数据主机连成了一个整体的网络,实现了各子系统间的通信。

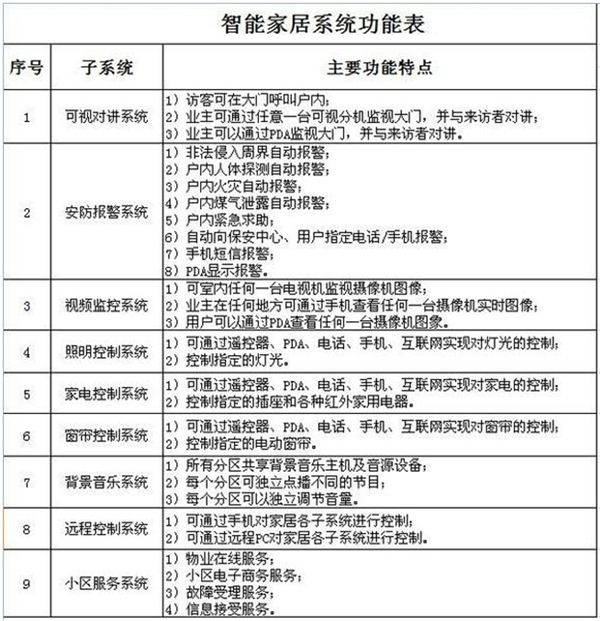

各个子系统的功能:


二、控制原理

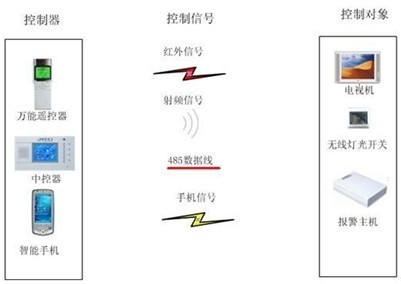

系统原理是:通过终端控制器(智能中控器、PDA、智能手机、万能遥控器)发出控制指令,经过不同信号数据(网络、485信号、射频信号)传输到数据主机经处理后,再有不同信号控制家居中不同的设备。可以用图表示一下:

  每台电器(控制对象)都有一个唯一的地址编码,同时每一个动作(如开、关、播放、跳曲、停等)也有一个唯一的编码。

    控制器通过注册电器的地址编码,建立起控制器跟电器的对应关系。通过学习电器每个动作(如开、关、播放、跳曲、停等)的编码,建立起跟电器每个动作的对应关系。这样当用户用控制器对某一个电器发出某个控制信号后,对应的那台电器就能识别这台控制器的信号,执行相应的动作。例如:用万能遥控器注册了一台带电视机,并通过万能遥控器的学习功能把电视机遥控器的各个功能学习后,这个万能遥控器就能随意的控制这台电视机的各种功能了。
